راه اندازی پروژه در Revit

تنظیمات بهینه برای راه اندازی پروژه های 3D معماری در نرم افزار Revit

Autodesk Revit نخستین نرم افزار طراحی ساختمان به طور کاملاً پارامتریک است و به نظر من هر شرکت مهندسی ساخت و ساز و معماری می تواند حساب ویژه ای روی آن باز کند. Revit برای پروسه ای به نام مدل سازی اطلاعات ساختمان (Building Information Modeling – BIM) استفاده می شود که غنی از انواع مدلهای 3D به همراه اطلاعات مربوط به آنها است.

وقتی پروژه ای را با Revit انجام می دهید، عناصر اصلی ساختمان شامل اطلاعاتی از قبیل سازنده، مدل، ارزش مالی، فاز و بسیار بیشتر از اینها خواهد بود. با Revit حتی مواردی مثل آنالیز (انرژی، ساختمانی، نورپردازی)، توالی ساخت، ارزیابی هزینه، مطابقت کدها و غیره نیز قابل اجرا هستند.

در ادامه با چگونگی راه اندازی پروژه در Revit آشنا خواهید شد.

Revit می تواند ابزار ارزشمندی برای طراحان باشد به این شرط که از همه پتانسیل آن استفاده شود. اینکه Revit چه تفاوت عمده ای با نرم افزارهای پرکاربردی مثل 3ds Max یا AutoCAD دارد را در این مطالب مطالعه کنید. در Revit امکان مدل سازی 3D با دقت بالا فراهم شده که می توان از آن تصاویر یا انیمیشن نیز خروجی گرفت. بسیاری از افراد و شرکتها می پرسند چرا از رویت استفاده کنیم؟ چرا باید نرم افزارهایی که به آنها مدتها است عادت کرده ایم را رها کنیم و به سراغ رویت برویم؟ پاسخ به این پرسشها صد در صد به موقعیت و نیاز عمده افراد یا شرکتها بستگی دارد. در مطلب چرا از رویت استفاده می شود برخی از دلایل آن را آورده ام.

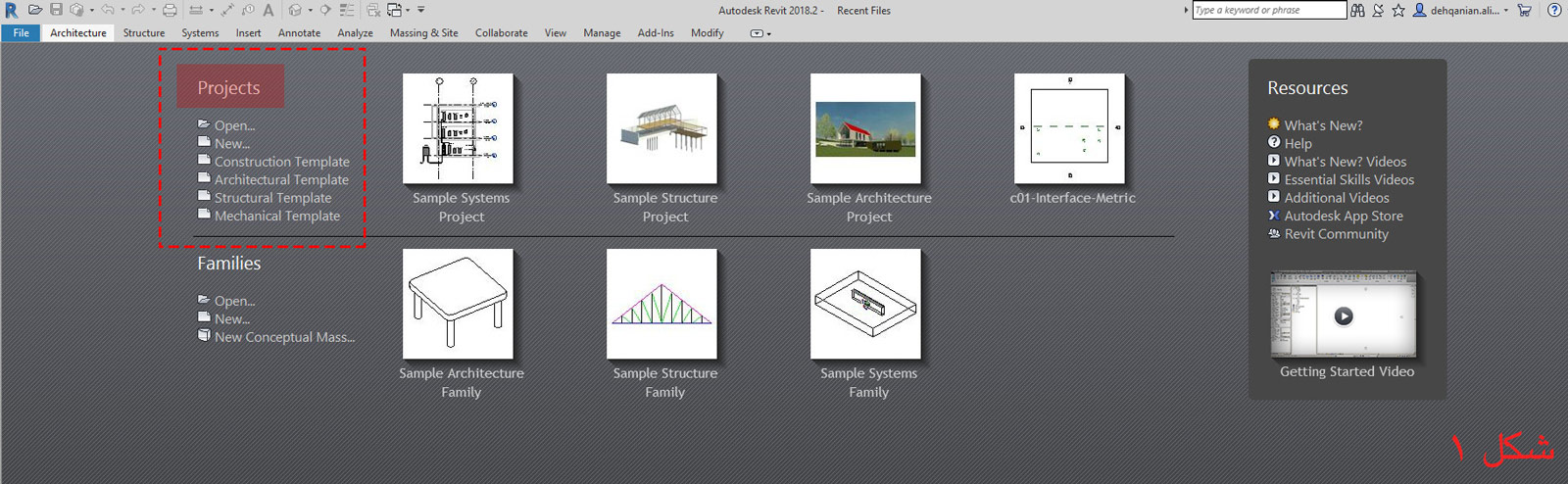

وقتی Revit را آغاز می کنید فضای سمت چپ به دو بخش بالایی و پایینی تقسیم شده است (شکل 1) که بالا مربوط به راه اندازی پروژه ها (Projects) و پایین مربوط به راه اندازی خانواده ها (Families) است. پس برای راه اندازی یک پروژه در Revit از بخش بالا استفاده می ­کنیم.

ساخت پروژه جدید

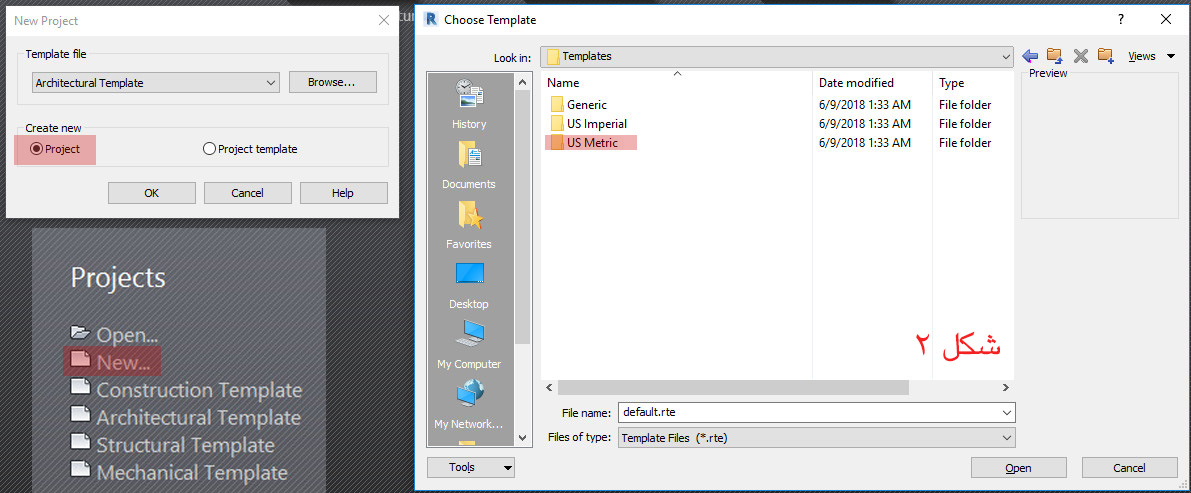

مطابق شکل 2، کافی است روی دکمه …New کلیک کنید تا پنجره New Project باز شود. حالا می توانید با یکی از قالبهای پیش فرض (و یا حتی بدون آن) پروژه را آغاز کنید. همانطور که در شکل 2 می بینید، قالبها علاوه بر استاندارد امریکایی، دارای استاندارد متریک نیز هستند.

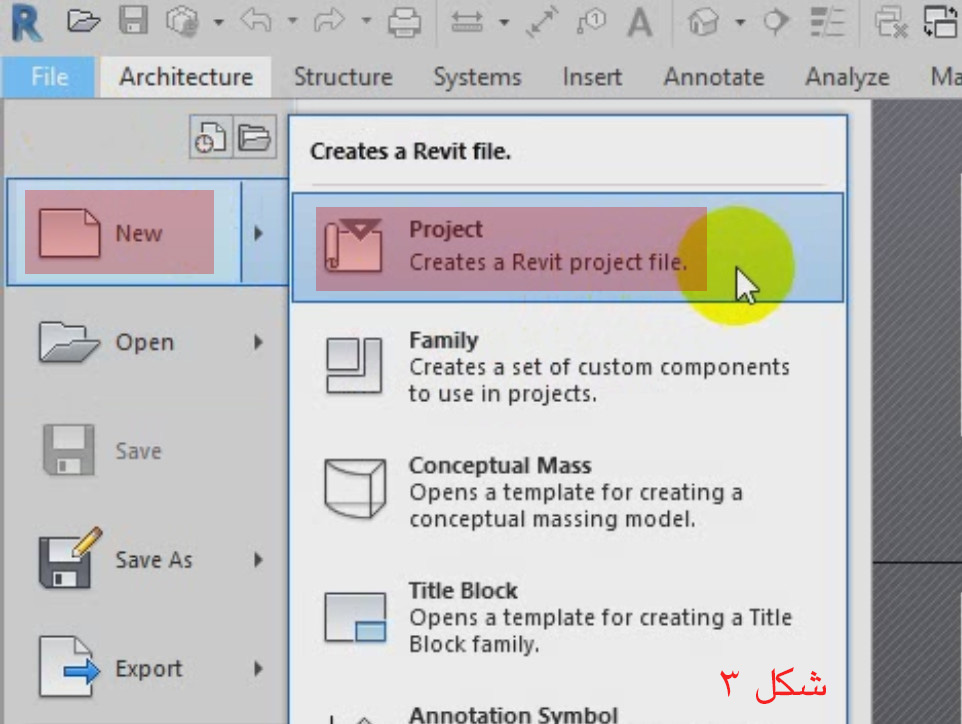

یک روش دیگر برای راه اندازی پروژه در Revit، استفاده از مسیر File >>> New >>> Project است (شکل 3). دقت کنید که پروژه در Revit با پسوند rvt. است و اگر قرار باشد که پروژه تحت قالب ایجاد شود (یا ذخیره شود)، پسوند rte. خواهد بود.

در پایان اشاره می کنم که Revit از سیستم لایه بندی شبیه به لایه بندی 3ds Max  یا لایه بندی Rhino استفاده نمی کند. Revit  خانواده های مختلفی دارد که هر کدام طبق طبقه بندی استاندارد در پروژه قرار گرفته اند.
