ساخت دیوار با ابعاد دقیق با استفاده از کیبورد در 3ds Max

۱۳۹۵-۱۲-۱۵

دسته بندی ها

مدل سازی

برچسب ها

تکنیک مدل سازی حرفه ای، دقیق و سریع دیوار با کمک کیبورد

هدف این نوشته، شرح فنون ساخت دیوار با استفاده از فرمان خطوط در 3ds Max است. در فصل اول درس دوم به طور مفصل شرح ساخت و ویرایش خطوط (Splines) را بخوانید. در کتابهای خلق صحنه معماری داخلی و همچنین 3ds Max برای معماران نیز به این موضوع پرداخته شده است. کمپانی Autodesk در راهنمای جامع خود به طور کامل همه فرمانهای خطوط را توضیح داده است. برای ساختن دیوارهای مدل با استفاده از پلان در دست، یکی از بهترین فنون استفاده از کیبورد برای ساخت خطوط و بکارگیری زمینه فعال در 3ds Max است. برای رسیدن به دیوارهای سه بعدی مطابق تصویر روبرو مراحل پیش رو را اجرا کنید.

1- 3ds Max را Reset کنید.

2- ناحیه نمایش Top را بزرگ کنید. ناحیه را طوری زوم کنید که فضای لازم برای خلق دیوارها در دسترس شما باشد. مرکز مختصات در سمت راست – بالا قرار گیرد.

3- ابعاد را تنظیم کنید. برای خواندن تنظیم دقیق ابعاد به بلاگ تنظیم ابعاد در 3ds Max مراجعه فرمایید.

4- وارد فرمان Shapes شوید و سپس در گروه Splines فرمان Line را روشن کنید. وارد زیر مجموعه ساخت با کیبورد شوید (شکل کنار).

5- در نقطه (0,0,0) نخستین نقطه را با دکمه Add Point ایجاد کنید.

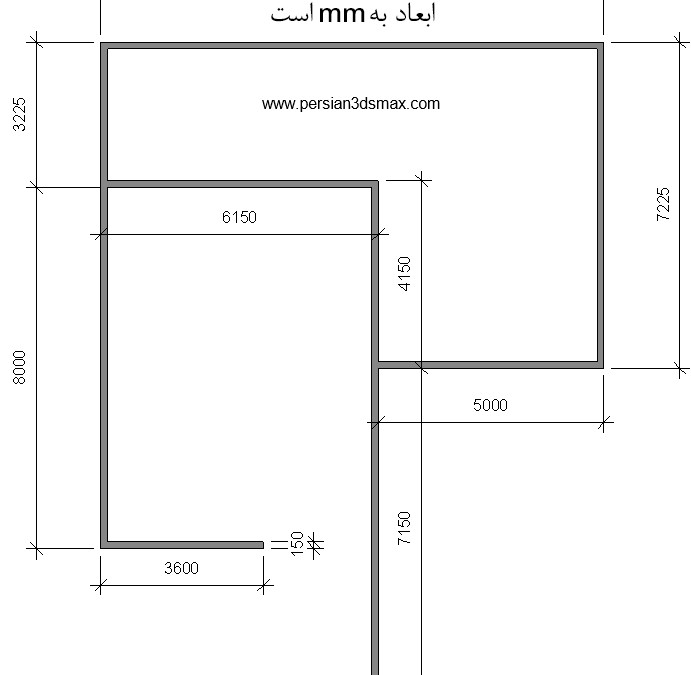

6- مطابق پلان، مختصات های دیگر را وارد کنید تا به نقطه نشان داده شده در شکل زیر برسید. دقت کنید که محور Z صفر است و در شکلها مختصات X و Y نشان داده شده اند.

7- برای بستن خطوط از دکمه Close استفاده کنید تا به شکل روبرو برسید.

8- برای اینکه باز هم به راحتی بتوانید از مختصات استفاده کنید، بهتر است یک زمینه موقت ایجاد کنید که مرکز آن (نقطه 0,0) در جایی باشد که مد نظر ما است. پس در پانل Helpers فرمان Grid را اجرا کنید و یک زمینه مطابق تصویر زیر در فضا قرار دهید. نقطه (0,0,0) در تصویر زیر نشان داده شده است.

9- با استفاده از 3D Snap و گیره های Vertex و Grid Points نقطه (0,0,0) زمینه جدید را در محل دقیق قرار دهید (شکل کنار).

10- حالا زمینه جدید را فعال کنید. ابتدا آن را انتخاب و سپس کلیک راست کنید و حالا روی Activate Grid کلیک کنید. بدین ترتیب این زمینه فعال شده است.

11- درست مانند مراحل 4 تا 7 اقدام به ساختن خطوط جدید کنید. در نظر داشته باشید که مبدأ مختصات یعنی نقطه (0,0,0) متناسب با زمینه فعال فعلی است. پس از پایان ساخت خطوط و برای بازگشت به زمینه اصلی (Home Grid)، دوباره روی زمینه کلیک راست کنید و اینبار روی Activate Home Grid کلیک کنید تا بدین ترتیب زمینه اصلی برگردد.

12- اینبار مراحل پیش را برای دیوار سمت راست اجرا کنید (شکل روبرو).
